JYBLU-100ZD清洁度检测设备返回

  • 产品介绍

视频介绍:JYBLU-100ZD清洁度检测设备

清洁度检测设备主要功能

JYBLU-100ZD清洁度检测设备完全符合VDA 19.1-2015, ISO 16232, ISO4406 和 ISO 4407、QV11111以及客户自定义等标准的要求。通过自动偏光光源,一次扫描(快至5分钟以内)即可完成整个滤膜上所有污染物的金属光泽反射属性的判定。同时根据VDA19.1 对纤维的形态学定义(拉伸长度/最大内切圆直径>20,最大内切圆直径≦50 微米),

迅速自动完成以下四类颗粒的分类和尺寸测量:反光颗粒、反光纤维、非反光颗粒、非反光纤维

采用日本奥林巴斯(可选配其他品牌显微镜如徕卡,尼康,捷布鲁JETBLUE等品牌)高清显微镜,具有超大变倍比,变倍体0.75-4.5X倍可调,总放大倍数7.5-45X可调,适合15微米以上杂质的检测。

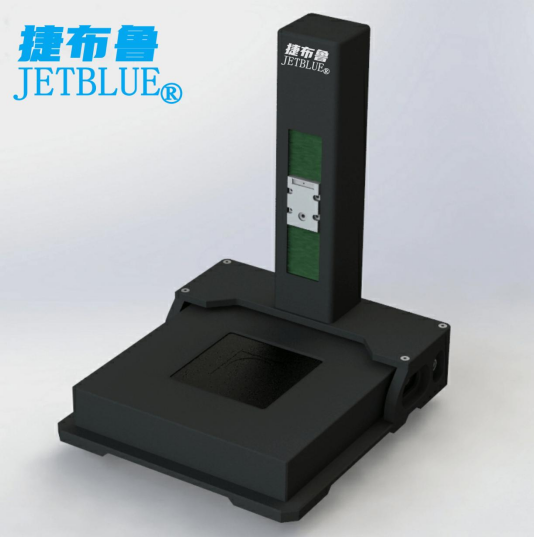

高精度电动扫描平台


1、X\Y\Z三轴鼠标及软件自动控制

2、最大范围70×70mm*50mm

3、最大速度120mm/s重复定位精度高达±1.0um


JYBLU-100ZD清洁度检测设备具有高精度三轴电动扫描平台搭载高清显微镜及捷布鲁JETBLUE自主研发的清洁度检测图像分析系统中高精度自动对焦功能,可对滤膜进行一键自动对焦,减少人为对焦误差,使图像更清晰,扫描更精准,捷布鲁JETBLUE自主研发的智能化的清洁度分析软件自动拍照、自动对焦、自动控制扫描、自动识别分析,确保颗粒数量及属性不被漏判和误判,让检测效率更高;

全自动的检测分析过程自动扫描整个试样(如滤膜)、自动拍照,颗粒自动识别、统计、分析,自动检测清洁度、自动生成相应标准专业分析报告及自定义报告;


JYBLU-100ZD清洁度检测设备生成输出清洁度报告(注:此报告为VDA19模板报告)

支持模板化报告生成模式,包含统计数据、评级、滤片全貌图、最大颗粒照片等信息;可选择多种报告模式。

捷布鲁清洁度自动分析系统清洁度检测报告(可按客户需求定制报告模板)

产品名称

变速箱阀芯

产品编号

168

送检单位

捷布鲁JETBLUE

测试标准

VDA19

测试人员

jyblu

测试时间

2020/3/11 17:42

送检人


送检日期


制样

制样方法


滤膜过滤零件数量


过滤溶剂型号


零件表面积[cm²]


过滤前滤膜质量[mg]


过滤后滤膜质量[mg]


杂质含量[mg]


显微图像分析

比例尺

4.3801 μm/Pixel

分析直径[mm]

46.31

颗粒总数

26585

滤膜覆盖率

0.55%

完整清洁度代号


清洁度EFI级别


执行标准

VDA19

类型

X范围μm

实测个数(除纤维)

实测金属个数

实测纤维个数

等效个数(除纤维)

等效金属个数

等效纤维个数

B

5<=X<15

11619

10

0

11619

10

0

C

15<=X<25

6954

14

0

6954

14

0

D

25<=X<50

5477

49

0

5477

49

0

E

50<=X<100

1775

97

0

1775

97

0

F

100<=X<150

406

134

0

406

134

0

G

150<=X<200

158

105

0

158

105

0

H

200<=X<400

139

118

19

139

118

19

I

400<=X<600

10

9

8

10

9

8

J

600<=X<1000

6

6

6

6

6

6

K

1000<=X<1500

2

2

5

2

2

5

L

1500<=X<2000

0

0

1

0

0

1

M

2000<=X<3000

0

0

0

0

0

0
