零部件清洁度检测检测作业指导书(操作规范)

来源:捷布鲁科技(无锡)有限公司      时间:2023/01/22

此操作指导书规定了零部件清洁度的检查、评定及操作方法。

1.检测目的:

为了明确零件清洁度要求,便于总装车问及外协厂家对零件清洗效果的有效控制。

2.检测范围:

适用于一般用途的汽车零部件清洁度的检查和评定。

3.检测环境:

检测室内要干燥、通风,室温保持20士5℃。建议十万级洁净室内

4 检测方式:清洁度检测工作人员抽检。

5 检测人员:清洁度检测员。

6 检测频次:每批次抽检一定数量

7 作业准备:

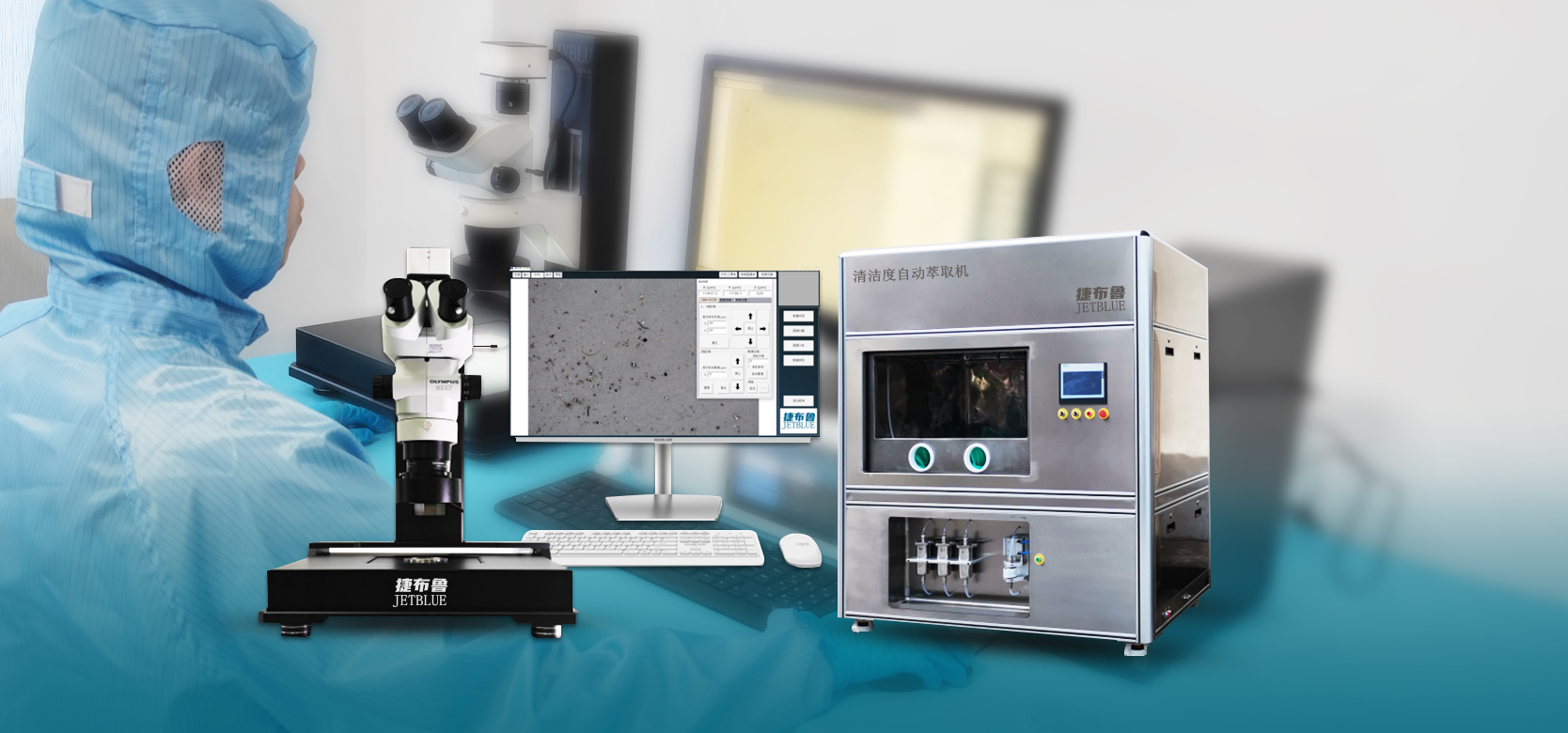

仪器设备:JYBLU-100ZD清洁度自动分析系统、JYBLU-767清洁度自动萃取机、恒温干燥箱、干燥皿、高精度电子天平。

8、检测工具及耗材:镊子、干燥皿、培养皿、清洗液(根据客户需求选择如D60或者AP760)滤膜(根据客户需求选择如5um孔径10um孔径)托盘以及人员防尘服饰等



检测方法与步骤

第一步:取出待过滤检测滤膜(一般都是5μm滤膜,客户有指定就用客户指定的精度滤膜)放置在烘箱内80度烘干30分钟;

第二步:把烘干后滤膜放在干燥皿里面室温冷却30分钟;

第三步:冷却至室温滤膜拿出放置在电子天平(0.1mg精度)中称量滤膜重量并记录数值G1;

第四步:称重好滤膜放置在JYBLU整体式清洁度制样设备滤膜夹持器处;

第五步:待检测工件放入JYBLU-767自动清洗萃取设备清洗室内,输入需压力冲洗的参数

如压力大小、清洗时间、清洗液量、等参数。

第六步:参数设置好开始冲洗工件,此时设备自动过滤制膜和精滤回收,冲洗工件整个循环结束后取出滤膜夹持器处滤膜;

第七步:取出的滤膜放置在烘箱内80度烘干30分钟;把烘干后滤膜放在干燥皿里面室温冷却30分钟;

第八步:冷却至室温滤膜拿出放置在电子天平(0.1mg精度)中称量滤膜重量并记录数值G2此时该工件按照称重法检测重量G=G2-G1;

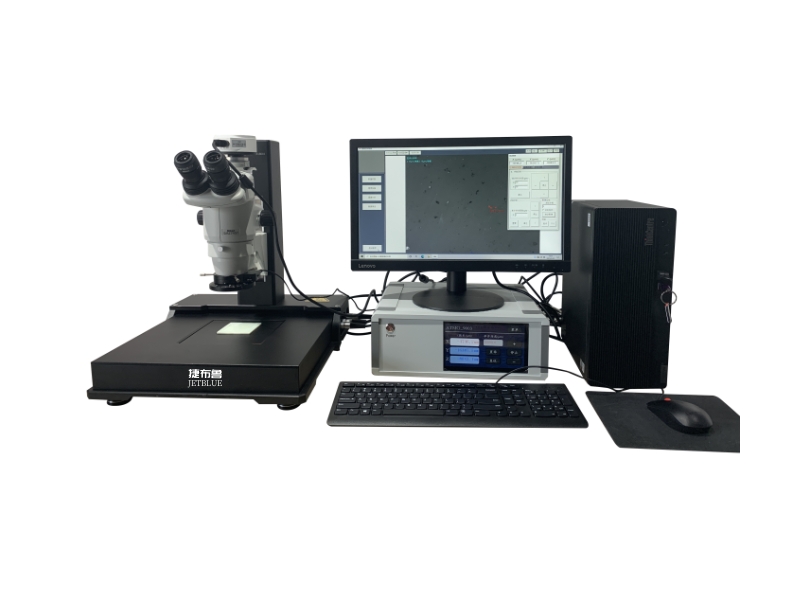

第九步:滤膜称重好后再放置在JYBLU-100ZD清洁度分析系统系统扫描分析根据相应标准输出报告。如vda19、iso16232等根据报告结合产品管控小判断NG/OK
